Кронштейн кабельный ККМ

Прайс-лист кабельные кронштейны для метрополитена ККМ

№ Наименование Шифр Длина, мм Количество кабель-мест, шт Стоимость руб/шт Примечание
Рожковый кронштейн
1 Кабельный кронштейн Р1В4 ККМ-04.00.000 563 4 182 Стоимость без рожков
2 Кабельный кронштейн Р1В6 ККМ-03.00.000 815 6 285 Стоимость без рожков
3 Кабельный кронштейн Р1В8 ККМ-02.00.000 1065 8 413 Стоимость без рожков
4 Кабельный кронштейн Р1В11 ККМ-01.00.000 1440 11 512 Стоимость без рожков
5 Кабельный кронштейн Р2В4 ККМ-08.00.000 563 8 182 Стоимость без рожков
6 Кабельный кронштейн Р2В6 ККМ-07.00.000 815 12 285 Стоимость без рожков
7 Кабельный кронштейн Р2В8 ККМ-06.00.000 1065 16 413 Стоимость без рожков
8 Кабельный кронштейн Р2В11 ККМ-05.00.000 1440 22 512 Стоимость без рожков
9 Кабельный кронштейн Р1К4 ККМ-12.00.000 565 4 182 Стоимость без рожков
10 Кабельный кронштейн Р1К6 ККМ-11.00.000 815 6 285 Стоимость без рожков
11 Кабельный кронштейн Р1К8 ККМ-10.00.000 1065 8 413 Стоимость без рожков
12 Кабельный кронштейн Р1К11 ККМ-09.00.000 1440 11 512 Стоимость без рожков
13 Кабельный кронштейн Р2К4 ККМ-16.00.000 565 8 182 Стоимость без рожков
14 Кабельный кронштейн Р2К6 ККМ-15.00.000 815 12 285 Стоимость без рожков
15 Кабельный кронштейн Р2К8 ККМ-14.00.000 1065 16 413 Стоимость без рожков
16 Кабельный кронштейн Р2К11 ККМ-13.00.000 1440 22 512 Стоимость без рожков
17 Кабельный кронштейн Р2К13 1690 26 574 Стоимость без рожков
18 Кабельный кронштейн Р2К15 1940 30 787 Стоимость без рожков
19 Кабельный кронштейн Р2К16 2065 32 787 Стоимость без рожков
20 Кабельный кронштейн Р6П3 ККМ-17.00.000 382 18 825
21 Кабельный кронштейн Р4П3 ККМ-18.00.000 382 12 470
22 Кабельный кронштейн Р2П3 ККМ-19.00.000 382 6 210
23 Кабельный кронштейн Р6П2 ККМ-20.00.000 262 12 782
24 Кабельный кронштейн Р4П2 ККМ-21.00.000 262 8 470
25 Кабельный кронштейн Р2П2 ККМ-22.00.000 262 4 191
26 Кабельный кронштейн Р6П1 ККМ-23.00.000 112 6 525
27 Кабельный кронштейн Р4П1 ККМ-24.00.000 112 4 172
28 Кабельный кронштейн Р2П1 ККМ-25.00.000 112 2 105
29 Кабельный кронштейн Р10П3 ККМ-26.00.000 417 30 1920
30 Кабельный кронштейн Р10П2 ККМ-27.00.000 297 20 1185
31 Кабельный кронштейн Р10П1 ККМ-28.00.000 117 10 870
32 Кабельный кронштейн Р4П2+Р6П1 ККМ-29.00.000 297 14 1 030
33 Кабельный кронштейн П5В8 ККМ-30.00.000 1120 40 1 622
34 Кабельный кронштейн П5В6 ККМ-31.00.000 820 30 1 208
35 Кабельный кронштейн П5В4 ККМ-32.00.000 520 20 794
36 Кабельный кронштейн П5В6У ККМ-33.00.000 820 30 1 677
37 Кабельный кронштейн П5Н4 ККМ-34.00.000 1080 20 794
38 Кабельный кронштейн С2В11 ККМ-35.00.000 1570 22 2 265
39 Кабельный кронштейн С2В8 ККМ-36.00.000 1120 16 1 636
40 Кабельный кронштейн С2В6 ККМ-37.00.000 820 12 1 286
41 Кабельный кронштейн С2В4 ККМ-38.00.000 520 8 843
42 Кабельный кронштейн С3В8 ККМ-39.00.000 1120 24 2 099
43 Кабельный кронштейн С3В6 ККМ-40.00.000 820 18 1 582
44 Кабельный кронштейн С3В4 ККМ-41.00.000 520 12 1 078
45 Кабельный кронштейн С2К11 ККМ-46.00.000 1800 22 2 471
46 Кабельный кронштейн С8П1 ККМ-47.00.000 1050 8 527
47 Кабельный кронштейн С6П1 ККМ-48.00.000 800 6 406
48 Кабельный кронштейн С4П1 ККМ-48.00.000 550 4 286
49 Кабельный кронштейн С8К1 ККМ-48.00.000 1050 8 527
50 Кабельный кронштейн С6К1 ККМ-51.00.000 800 6 406
51 Кабельный кронштейн С4К1 ККМ-52.00.000 550 4 286
52 Кабельный кронштейн П1 ККМ-53.00.000 497 4 198
53 Кабельный кронштейн П2 ККМ-54.00.000 497 8 374
54 Кабельный кронштейн П1У ККМ-55.00.000 597 8 344
55 Кабельный кронштейн П2У ККМ-56.00.000 597 16 649
56 Кабельный кронштейн П3У ККМ-57.00.000 597 18 955
57 Кабельный кронштейн П2У1 ККМ-58.00.000 697 18 997
58 Кабельный кронштейн П6В3К1 ККМ-59.00.000 560 18 349
59 Кабельный кронштейн П6В8У ККМ-60.00.000 1550 48 1169
60 Кабельный кронштейн щелевой полочный для установки в тоннеле 320-П-12-ЩТ-01 3 269
61 Кабельный кронштейн щелевой полочный для установки в тоннеле 320-П-12-ЩТ-02 3 269
62 Кабельный кронштейн щелевой полочный для установки в тоннеле 320-П-12-ЩТ-03 3 269

Обозначение наименования кронштейна кабельного

Кронштейеы кабельные представляют собой специальные поддерживающие конструкции, позволяющие прокладывать кабельные линии в тоннелях, кабельных коллекторах, корридорах и в подплатформенном пространстве. Кронштейны для прокладки кабеля для метрополитена делятся по типу крепления на них кабеля. Кабельные трассы прокладываются при помощи специальных несущих рожков, при помощи полок, при помощи специальных скоб. Все кронштейны, используемый в метрополитене, представлены в каталоге ККМ и нашем прайс-листе, где указаны стоимость и цены на кронштейны для метрополитена.

Кронштейны в зависимости от способа прокладки кабеля, места их установки и количества кабель-мест по горизонтали и вертикали делятся на несколько типов. Кронштейны имеют обозначения состоящие из двух букв и двух цифр.

Первый знак - буква, указывающих прокладки кабелей на кронштейне:

Р - рожковый кронштейн;

П - полочный кронштейн;

С - кронштейн с креплением кабелей скобами.

Второй знак - цифра или число, указывающее число кабель-мест в горизонтальном ряду кронштейна.

Третий знак - буква, указывающая место установки кронштейна:

В - для вертикальных стен;

К - для круглых стен;

П - для установки на потолке.

Четвертый знак - цифра или число указывающее количество горизонтальных рядов по вертикали.
П2У
П3У
П5В4
П5В6
П5В8

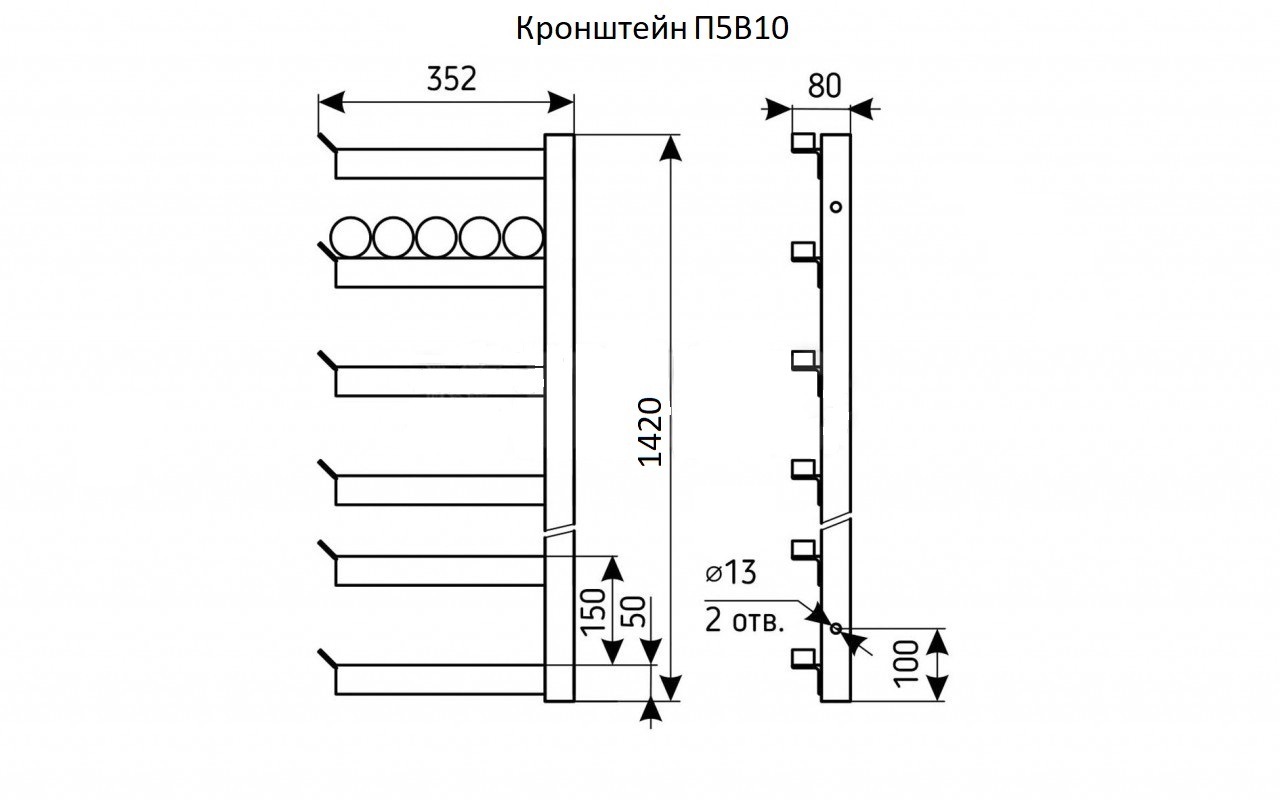

П5В10
П5В12
П5Н4
П6В3У
П6В4У
П6В5У
П6В7У
П6В8У
П6В9У
П6В12У
П6В14У

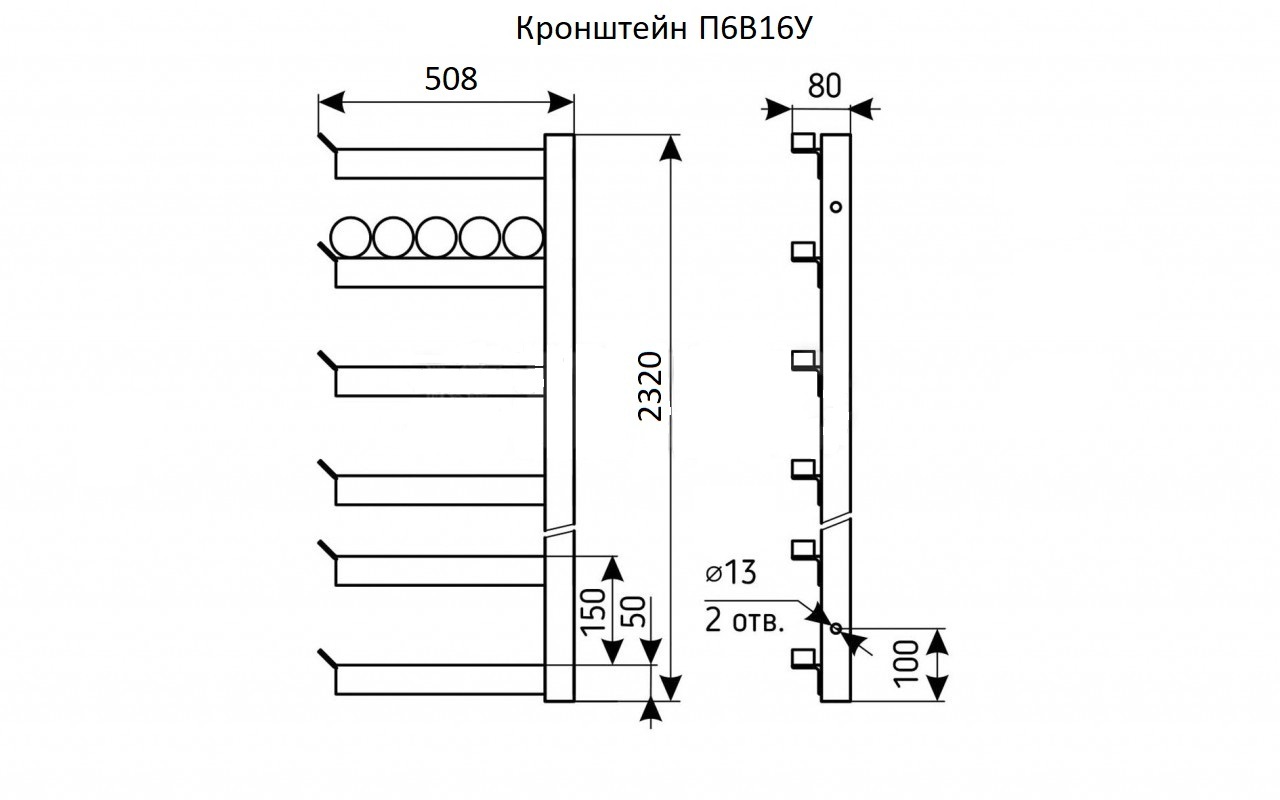

П6В16У
Р2К13
С2В4
С2В6
С2В8
С2В11

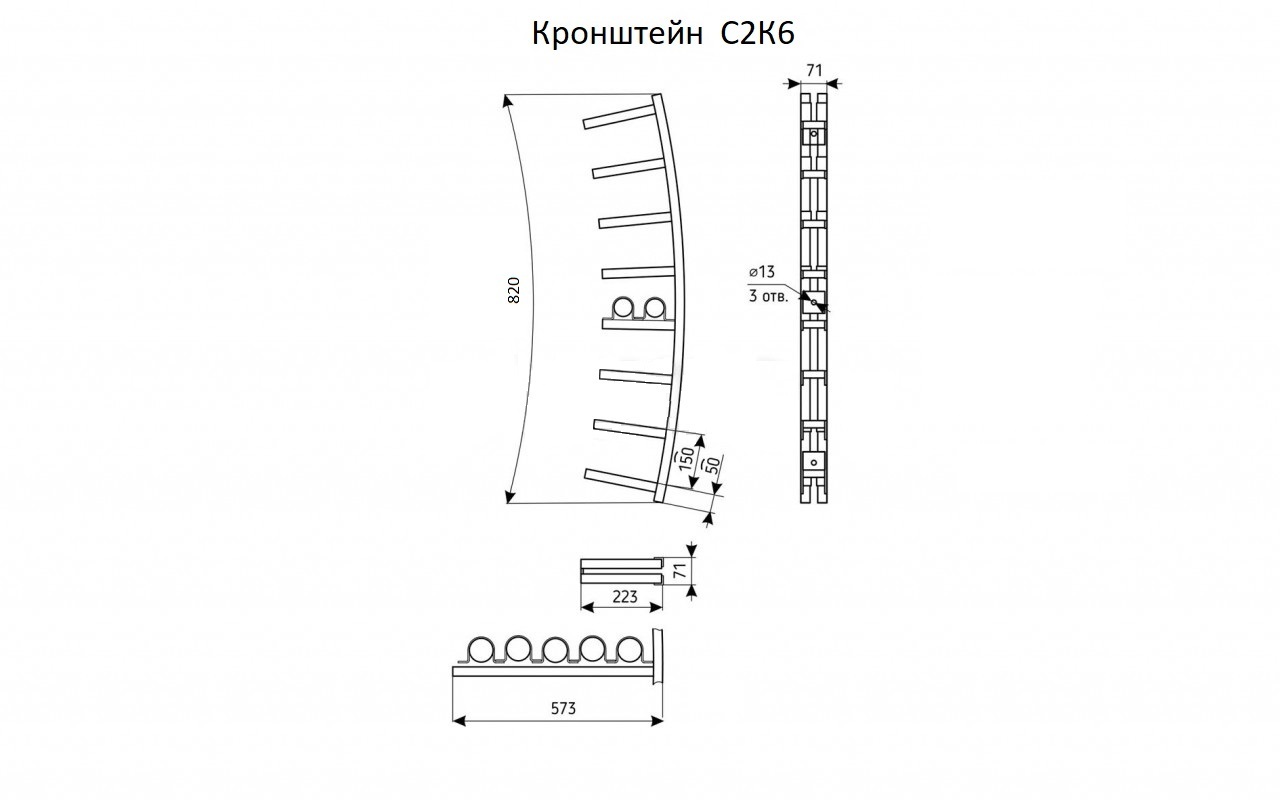

С2К6
С2К11
С2К13
С2К15
С3В6
С3В8
С4К1
С4П1
С8П1
Скоба СО
